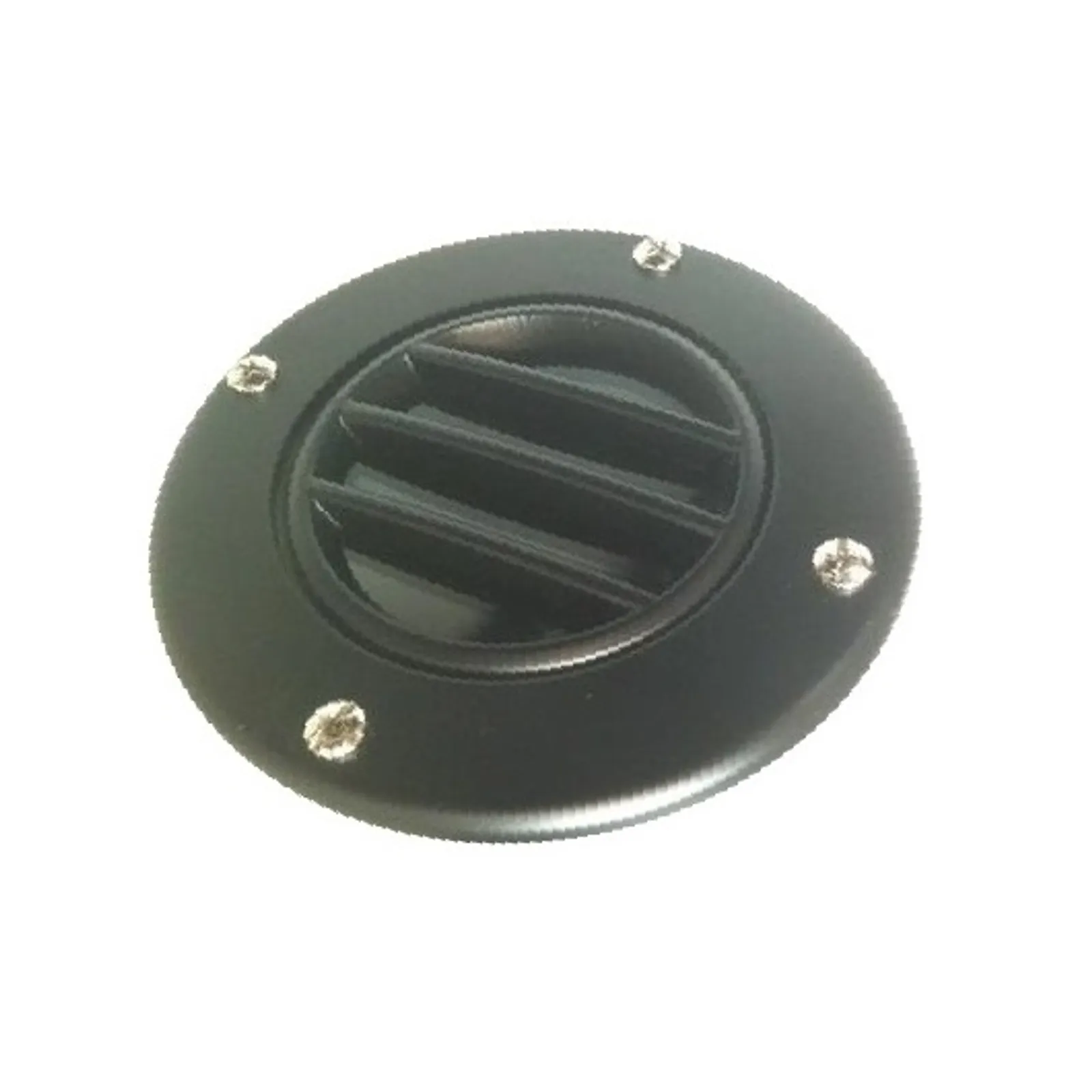

Embutido de Solo PAR 20 e AR 70 com Grade

A luminária Embutido de Solo PAR 20 e AR 70 com Grade é fabricada em alumínio injetado e possui pintura eletrostática a pó (epóxi).

Os parafusos de aperto e fechamento da luminária são em aço inox, possui uma borracha de vedação hermética para isolamento e proteção contra entrada de água e umidade.

Embutido de Solo PAR 20 e AR 70 com Grade acompanha prensa cabo e cabo PP para ligação na rede elétrica. Para lâmpada PAR 20 com soquete E-27 e Lâmpada AR 70 com ajuste móvel.

Possui vidro temperado.

Características do Embutido de Solo PAR 20 e AR 70 com Grade

. Vidro Liso Prismático (transparente) Temperado.
. Alumínio Injetado (Base e Grade) e Repuxado (Aro).
. Pintura elétrostática a pó.
. Cores: preto, branco, bege, verde e outras sob encomenda.
. Vedação para utilização em ambientes externos.
. Bocal de fixação de lâmpada tipo E27 de até 4 Amp. / 250 Volts para 1         lâmpada.
. Projetada para utilização de lâmpada PAR 20 e AR 70 com ajuste móvel.
. Bocal da lâmpada já fornecido com rabixo para ligação elétrica.
. Fornecido com grade anti-ofuscante.

Aplicação do Embutido de Solo PAR 20 e AR 70 com Grade

Segue abaixo aplicação do Embutido de Solo PAR 20 e AR 70 com Grade:



Luminária própria para ambientes externos, resistente a intempéries e à ação de maresia. Desenvolvida para instalação em lugares umidos. Possui ótimo acabamento e a pintura garante o toque refinado do produto. Observar o tipo de lâmpada a ser instalada devido aos vários modelos existentes no mercado.

Instrução de Instalação do Embutido de Solo PAR 20 e AR 70 com Grade:

A instalação do Embutido de Solo PAR 20 e AR 70 com Grade deve ser realizada por um profissional qualificado.

Sempre desligue a chave geral da rede elétrica antes de iniciar a instalação.



Preparação do local da instalção:



Nunca instale a luminária diretamente no solo. Não se deve instalar o produto em terrenos com adubos ou produtos químicos (limpeza e outros), pois acarretam em danos graves ao produto não cobertos pela garantia. Esta luminária não foi desenvolvida para ficar submersa em hipótese alguma (terrenos alagados/poças de água). É importante verificar a drenagem do terreno antes da instalação. Posicione o embutido de forma que a face sempre fique acima do nível do piso. Siga o método ao lado para impedir que a água da chuva fique acumulada junto ao produto.



Aperto dos parafusos:



Nos embutidos de solo com 6 parafusos na tampa superior, deve-se apertar os mesmos na sequencia apresentada ao lado. Nos embutidos com 4 parafusos, deve-se apertar em demasia os parafusos para não danificar as peças de alumínio e nem as vedações. Deve-se apertar os parafusos aos poucos, de forma a assentar o anel o`ring adequadamente para impedir infiltrações em caso de chuvas.

Isolamento dos fios na ligação elétrica e vedação do prensa cabo:

O isolamento dos fios e do cabo é de fundamental importancia, pois através do cabo é possível que a água venha a penetrar na luminária. Portanto, este isolamento deve ser feito utilizando fita de alta fusão ou deve-se utilizar caixas de passagem e conduites para impedir que as conexões fiquem em contato direto com o solo ou com a água. O prensa cabo, que faz a vedação na saída dos fios da luminária, deve ser apertado suficientemente para evitar infiltrações de água durante a operação.

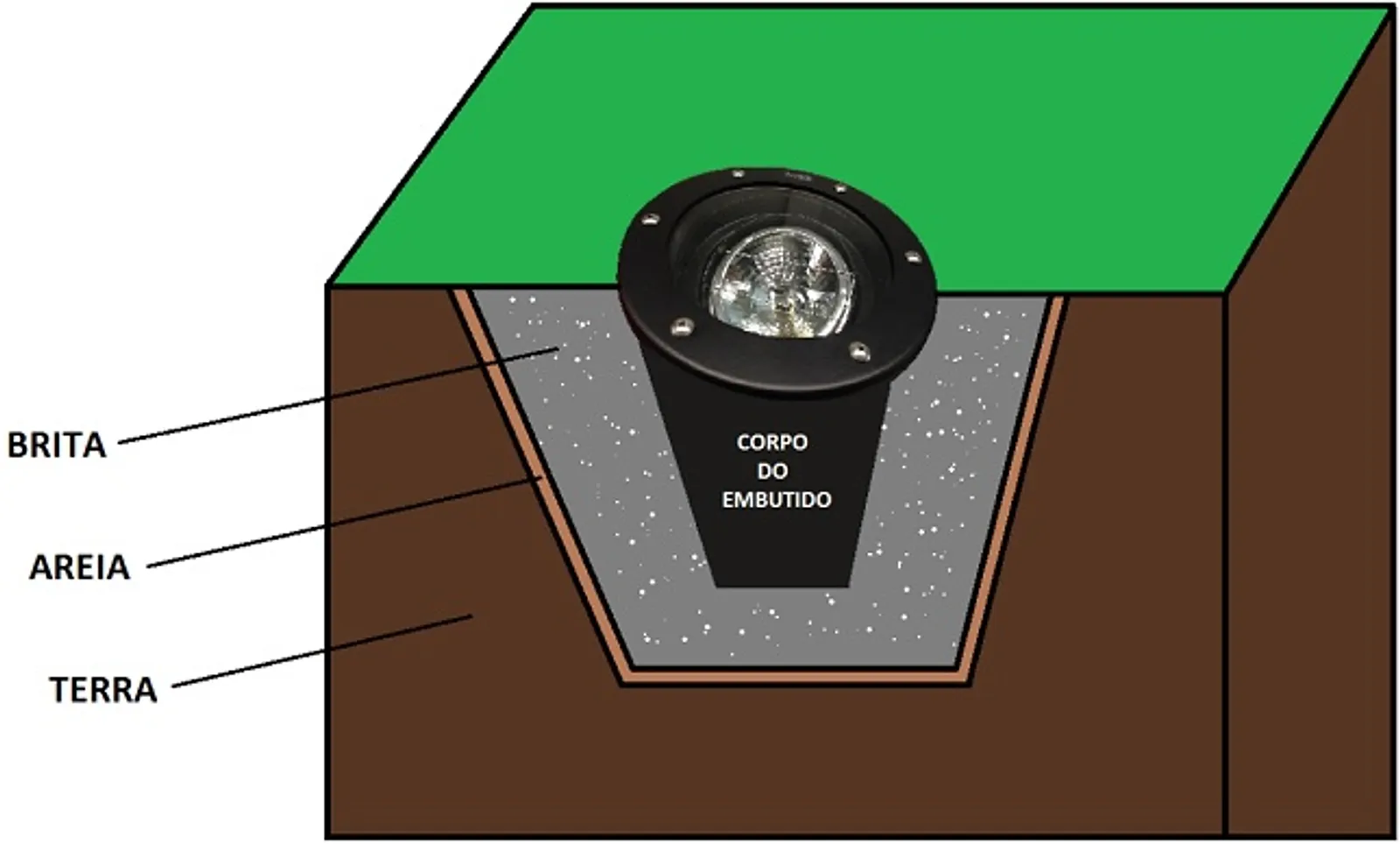

Embutido de Solo PAR 20 e AR 70 com Grade - Instalação no solo / piso

Para saber mais sobre o Embutido de Solo em Alumínio Injetado PAR 20 e AR 70 entre em contato conosco e converse com um de nossos vendedores via e-mail ames@amesiluminacao.com.br ou por telefone.

Modelos similares ao Embutido de Solo PAR 20 e AR 70 com Grade:

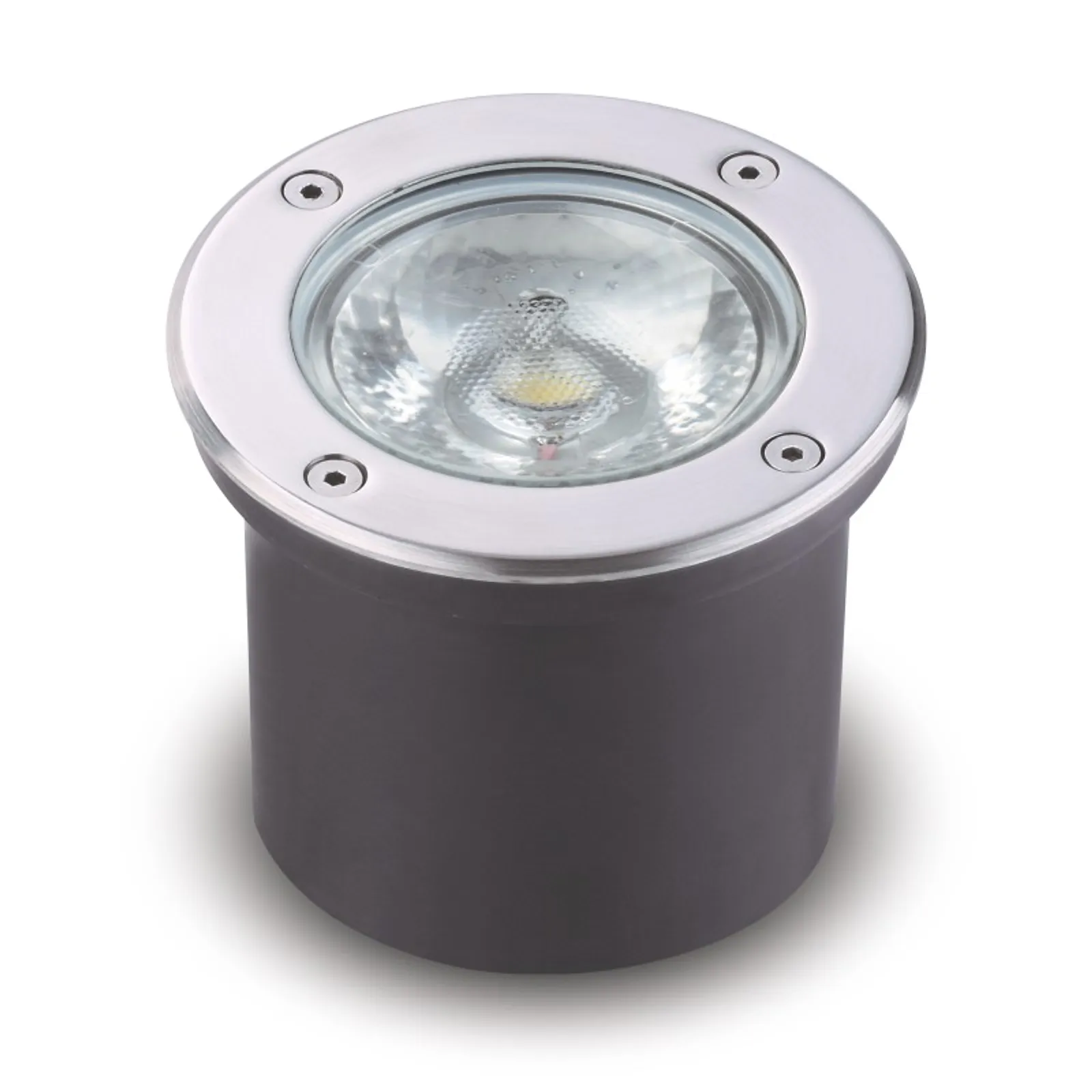

Modelo similar ao Embutido de Solo PAR 20 e AR 70 com Grade

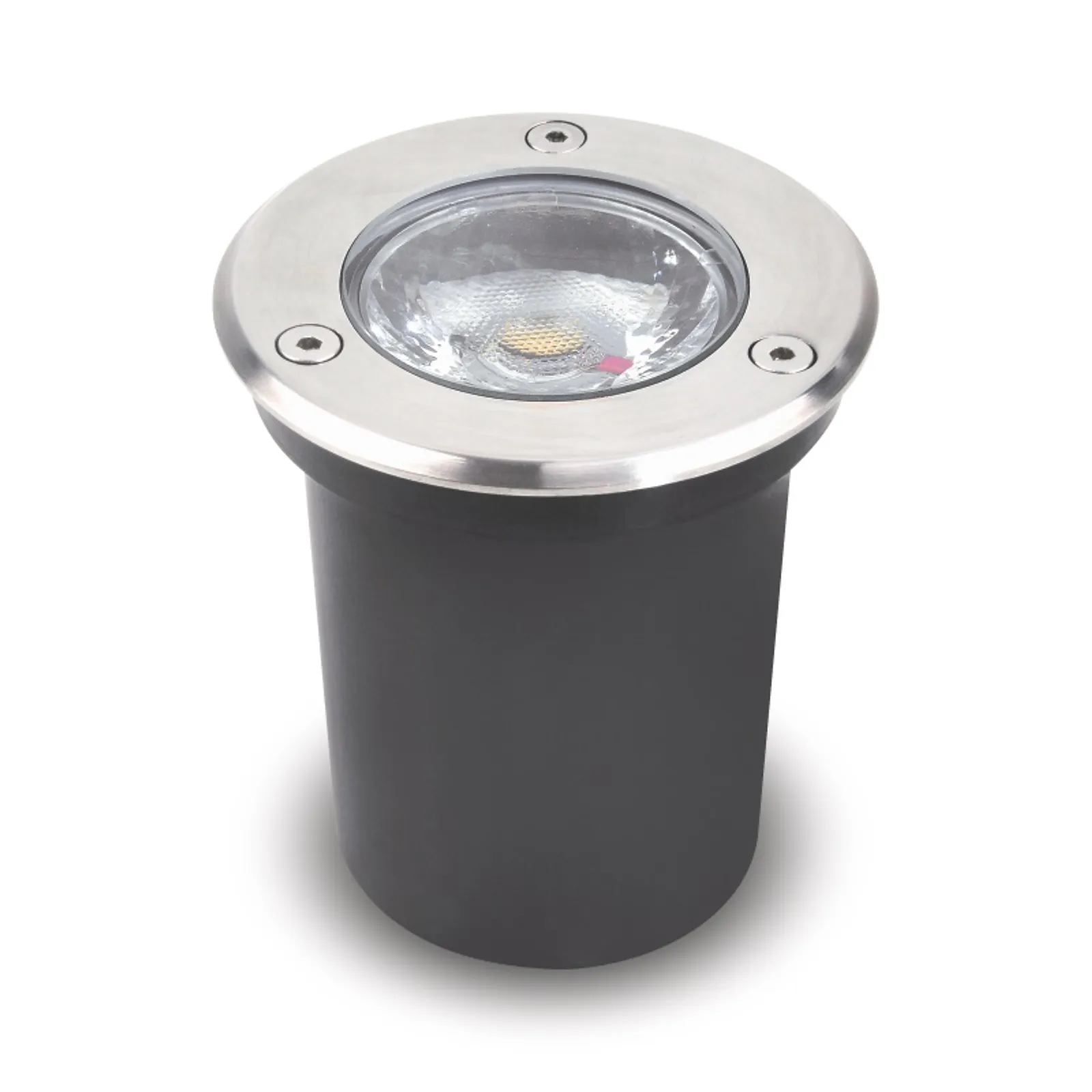

Modelo similar ao Embutido de Solo PAR 20 e AR 70 com Grade

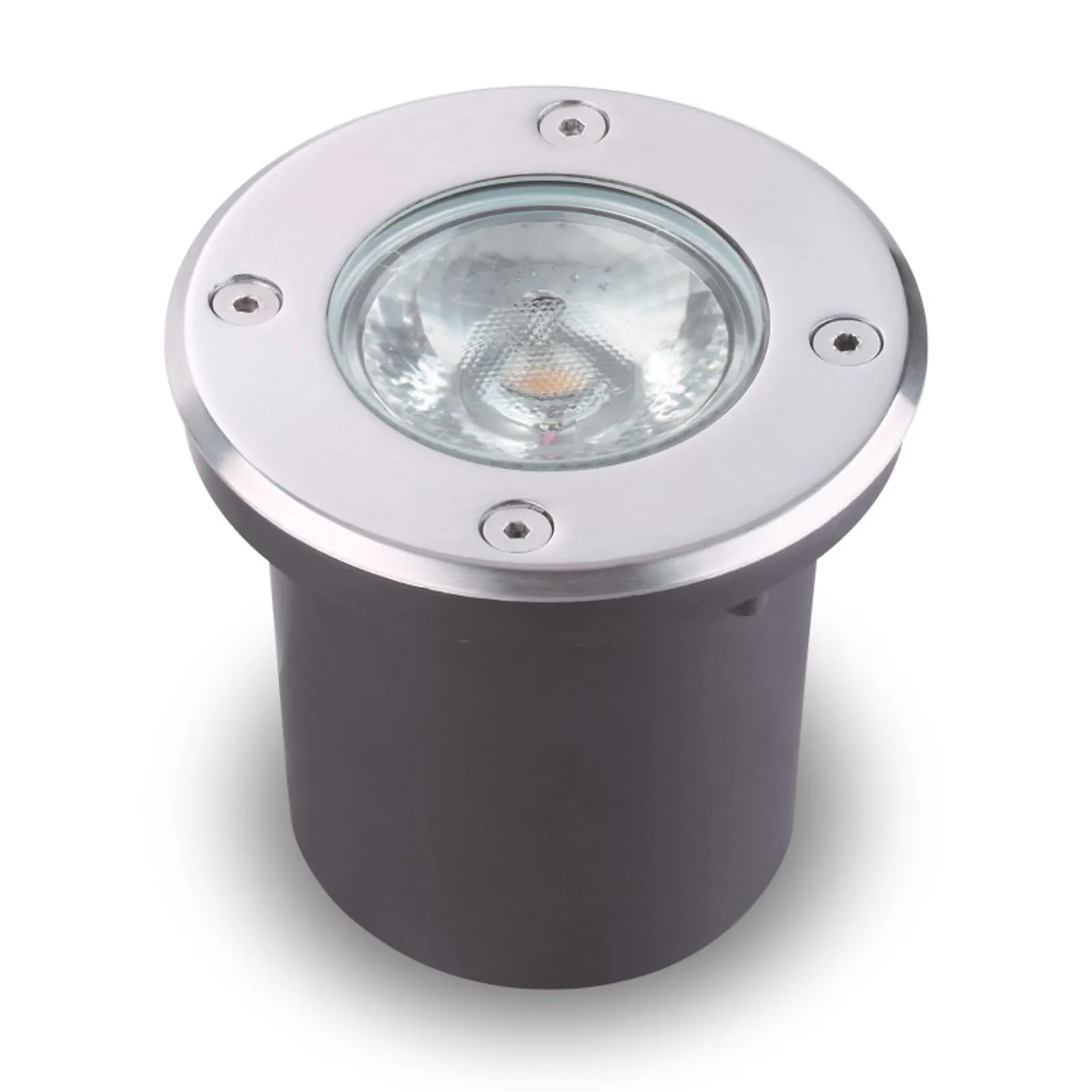

Modelo similar ao Embutido de Solo PAR 20 e AR 70 com Grade

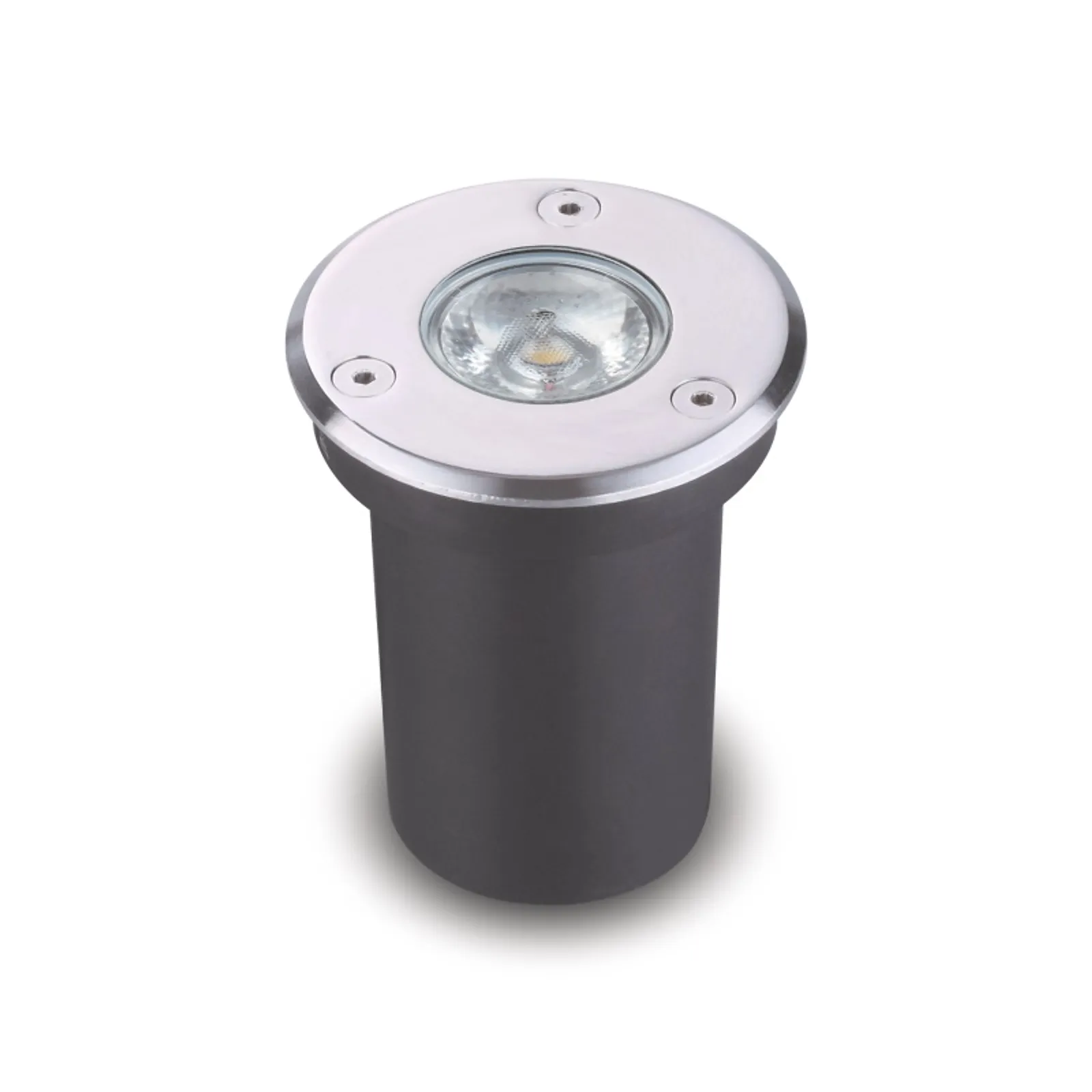

Modelo similar ao Embutido de Solo PAR 20 e AR 70 com Grade
Desenho técnico e medidas do Embutido de Solo PAR 20 e AR 70 com Grade:

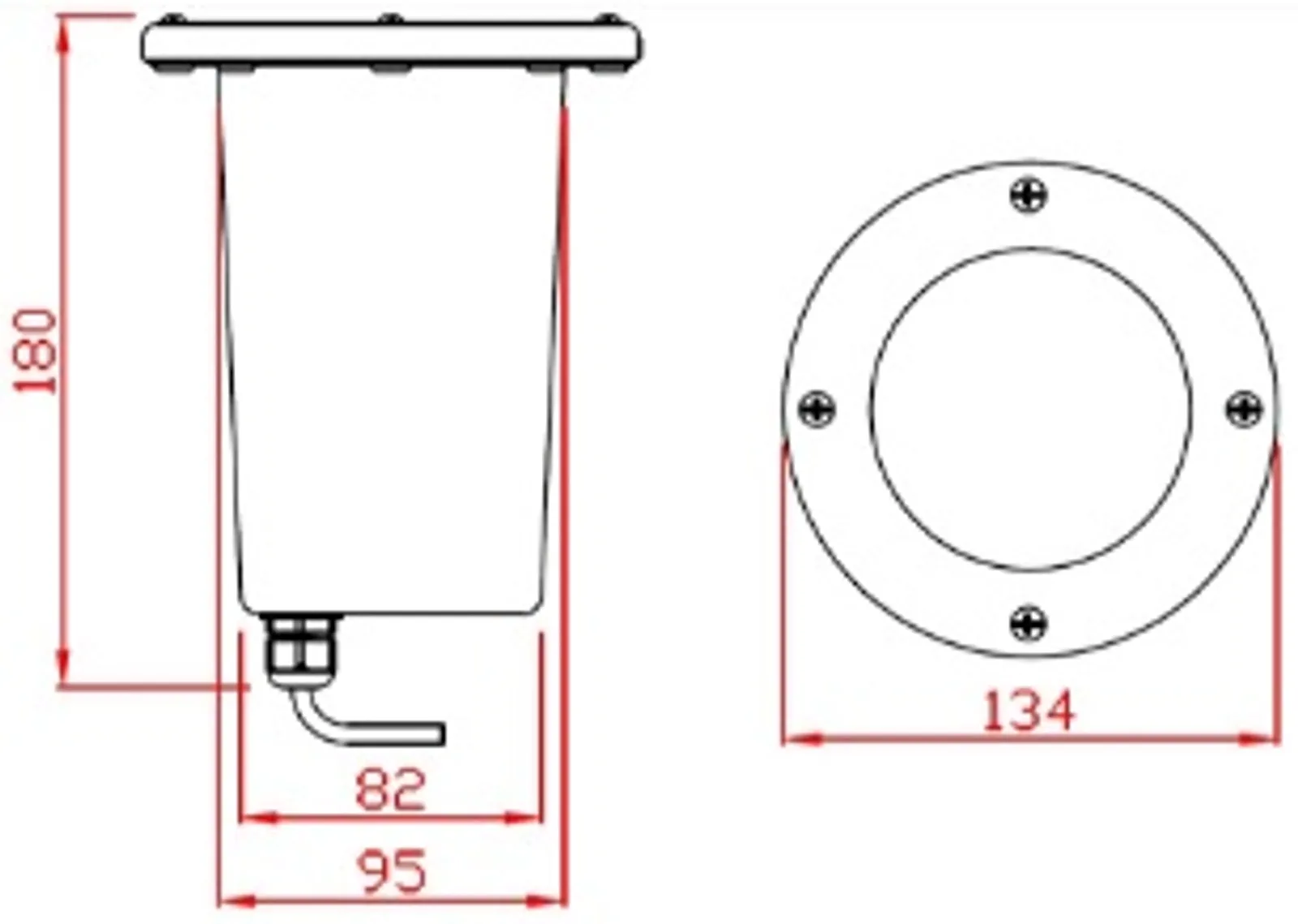

Embutido de Solo PAR 20 e AR 70 com Grade - Desenho técnico.

Sequência de aperto dos parafusos para o Embutido de Solo PAR 20 e AR 70 com Grade:

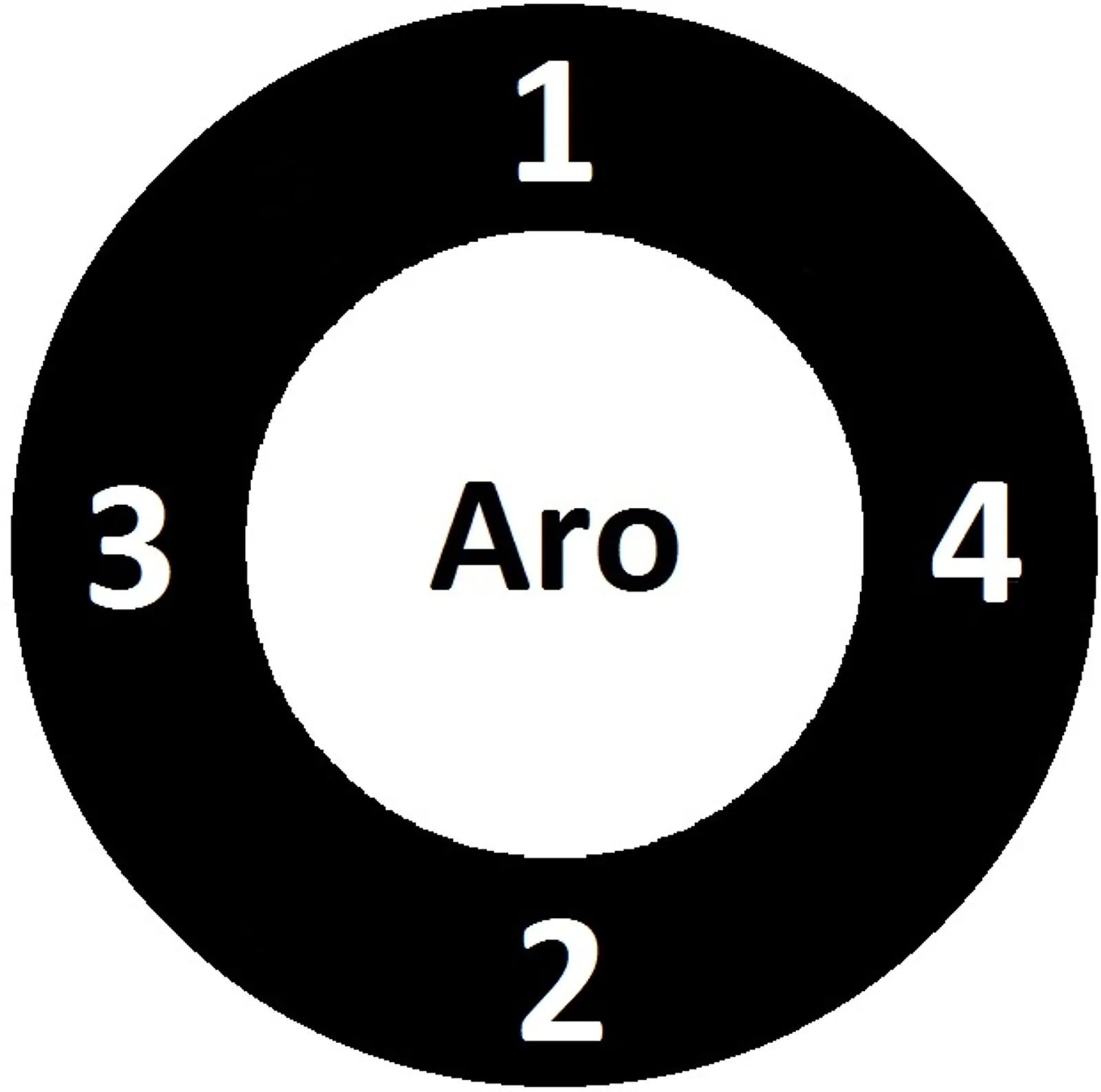

Embutido de Solo PAR 20 e AR 70 com Grade - Sequência de aperto parafusos.
