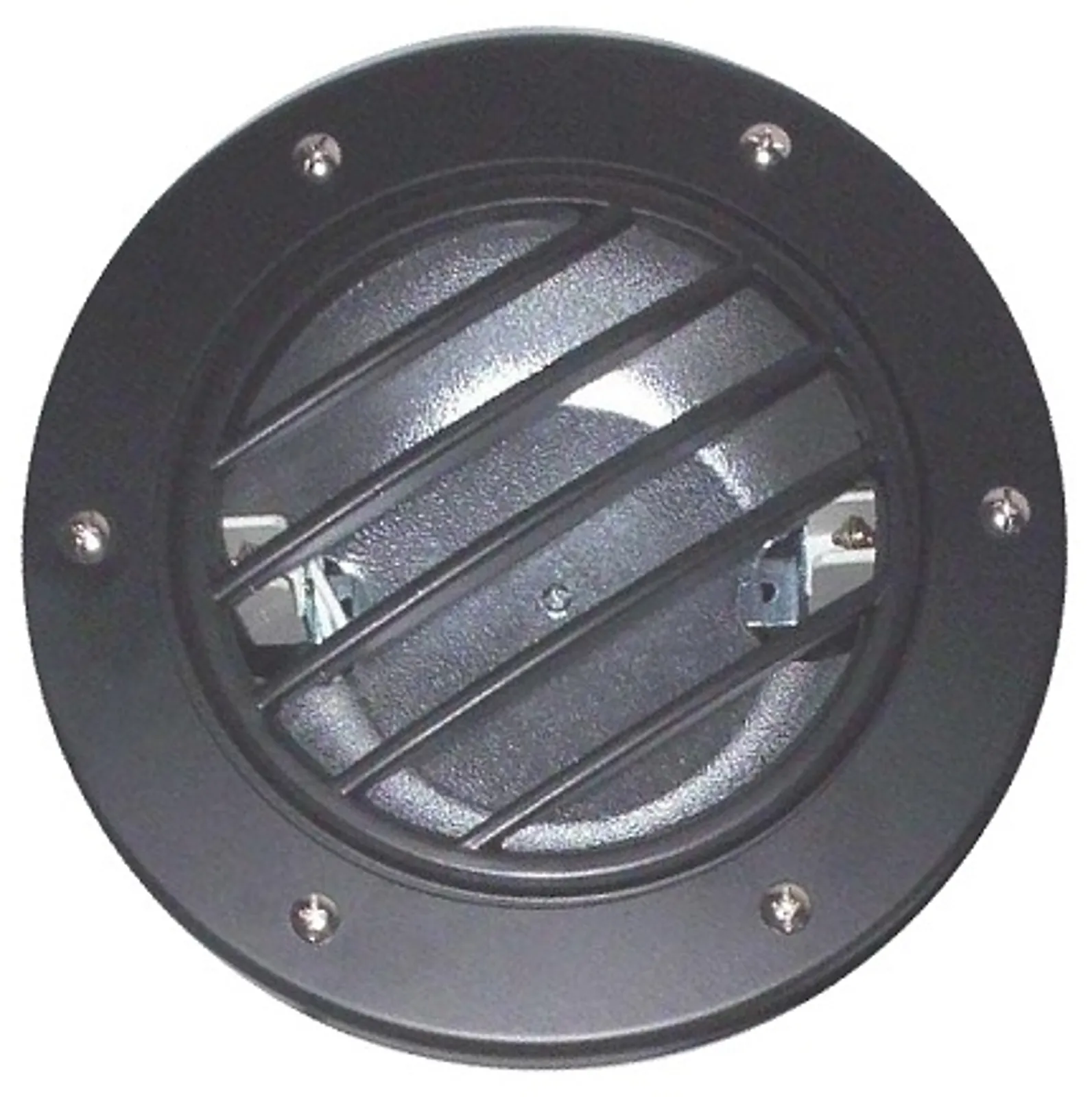

Embutido de Solo HQI 70w ou 150w com Grade

A luminária Embutido de Solo HQI 70w ou 150w com Grade é fabricada em alumínio injetado e possui pintura eletrostática a pó (epóxi).

Os parafusos de aperto e fechamento da luminária são em aço inox, possui uma borracha de vedação hermética para isolamento e proteção contra entrada de água e umidade.

Embutido de Solo HQI 70w ou 150w com Grade acompanha uma peça separada para alojamento do reator, também hermética em alumínio injetado possui prensa cabo e acompanha o cabo PP para ligação na rede elétrica. Para lâmpada vapor metálico palito RX7s de 70w ou 150w.

Características do Embutido de Solo HQI 70w ou 150w com Grade

. Composto por dois embutidos, um para a lâmpada e um para o reator.
. Vidro Liso Prismático (transparente) Temperado.
. Alumínio Estampado (Base da Lampada), Injetado (Base do Reator e           Grade) e Repuxado (Aro e Tampa).
. Refletor Metalizado.
. Pintura elétrostática a pó.
. Cores: preto, branco, bege, verde e outras sob encomenda.
. Vedação para utilização em ambientes externos.
. Bocal de fixação de lâmpada HQI com regulagem para 1 lâmpada.
. Projetada para utilização de lâmpada HQI 70/150W.
. Soquete para lâmpada HQI já fornecido com rabixo para ligação elétrica (3   fios).
. Embutido para reator já fornecido com rabixo para ligação elétrica (4 fios).
. Fornecido com grade anti-ofuscante.

Aplicação do Embutido de Solo HQI 70w ou 150w com Grade

Segue abaixo aplicação do Embutido de Solo HQI 70w ou 150w com Grade:



Luminária própria para ambientes externos, resistente a intempéries e à ação de maresia. Desenvolvida para instalação em lugares umidos. Possui ótimo acabamento e a pintura garante o toque refinado do produto. Observar o tipo de lâmpada a ser instalada devido aos vários modelos existentes no mercado.

Instrução de Instalação do Embutido de Solo HQI 70w ou 150w com Alojamento:

A instalação do Embutido de Solo HQI 70w ou 150w com Grade deve ser realizada por um profissional qualificado.

Sempre desligue a chave geral da rede elétrica antes de iniciar a instalação.



Preparação do local da instalção:



Nunca instale a luminária diretamente no solo. Não se deve instalar o produto em terrenos com adubos ou produtos químicos (limpeza e outros), pois acarretam em danos graves ao produto não cobertos pela garantia. Esta luminária não foi desenvolvida para ficar submersa em hipótese alguma (terrenos alagados/poças de água). É importante verificar a drenagem do terreno antes da instalação. Posicione o embutido de forma que a face sempre fique acima do nível do piso. Siga o método ao lado para impedir que a água da chuva fique acumulada junto ao produto.



Aperto dos parafusos:



Nos embutidos de solo com 6 parafusos na tampa superior, deve-se apertar os mesmos na sequencia apresentada ao lado. Nos embutidos com 4 parafusos, deve-se apertar em demasia os parafusos para não danificar as peças de alumínio e nem as vedações. Deve-se apertar os parafusos aos poucos, de forma a assentar o anel o`ring adequadamente para impedir infiltrações em caso de chuvas.

Isolamento dos fios na ligação elétrica e vedação do prensa cabo:

O isolamento dos fios e do cabo é de fundamental importancia, pois através do cabo é possível que a água venha a penetrar na luminária. Portanto, este isolamento deve ser feito utilizando fita de alta fusão ou deve-se utilizar caixas de passagem e conduites para impedir que as conexões fiquem em contato direto com o solo ou com a água. O prensa cabo, que faz a vedação na saída dos fios da luminária, deve ser apertado suficientemente para evitar infiltrações de água durante a operação.

Embutido de Solo HQI 70w ou 150w com Grade - Instalação no solo / piso

Para saber mais sobre o Embutido de Solo HQI 70w ou 150w com Grade entre em contato conosco e converse com um de nossos vendedores via e-mail ames@amesiluminacao.com.br ou por telefone.

Modelos similares ao Embutido de Solo HQI 70w ou 150w com Grade:
Modelo similar ao Embutido de Solo HQI 70w ou 150w com Grade
Modelo similar ao Embutido de Solo HQI 70w ou 150w com Grade
Modelo similar ao Embutido de Solo HQI 70w ou 150w com Grade
Modelo similar ao Embutido de Solo HQI 70w ou 150w com Grade

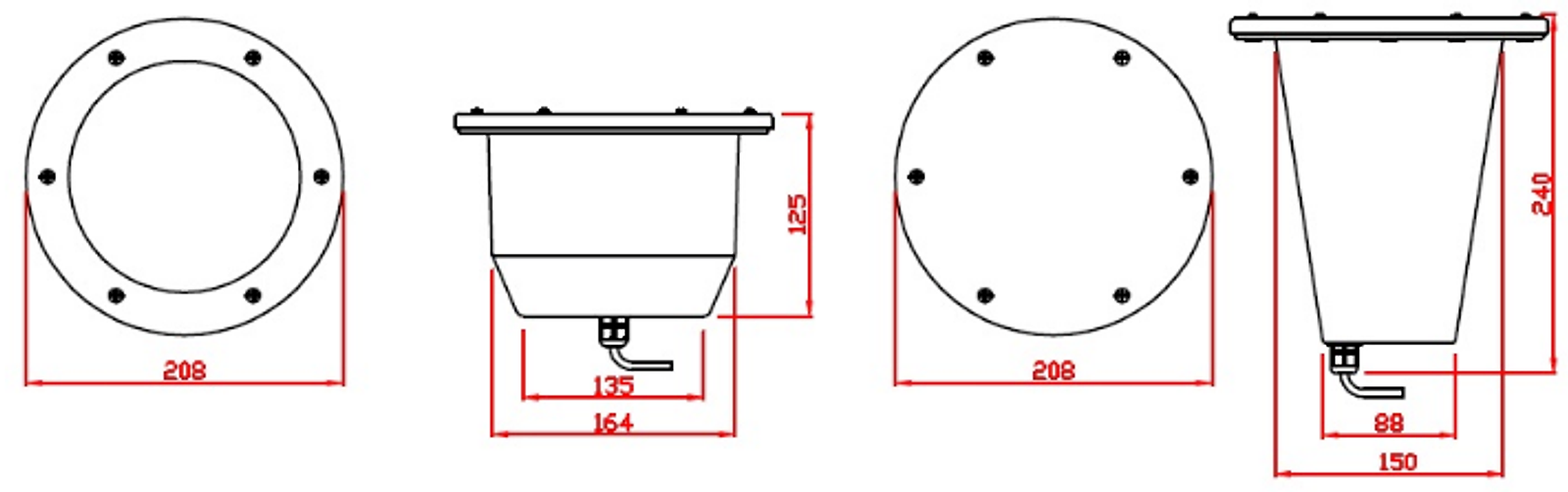

Desenho técnico e medidas do Embutido de Solo HQI 70w ou 150w com Grade:
Embutido de Solo HQI 70w ou 150w com Grade - Desenho técnico, clique para ampliar.

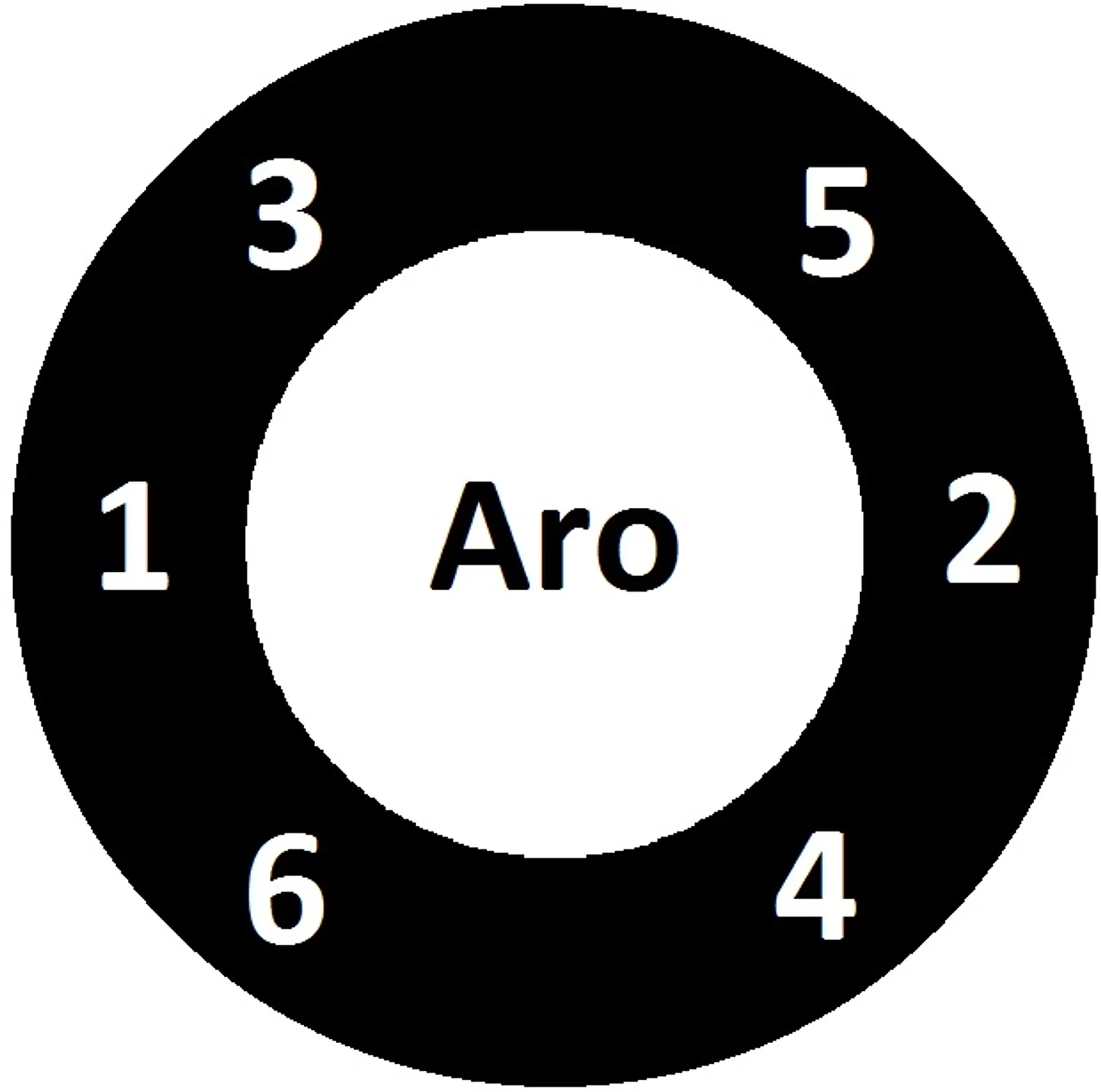

Sequência de aperto dos parafusos para o Embutido de Solo HQI 70w ou 150w com Grade:

Embutido de Solo HQI 70w ou 150w com Grade - Sequência de aperto parafusos.
